Popis

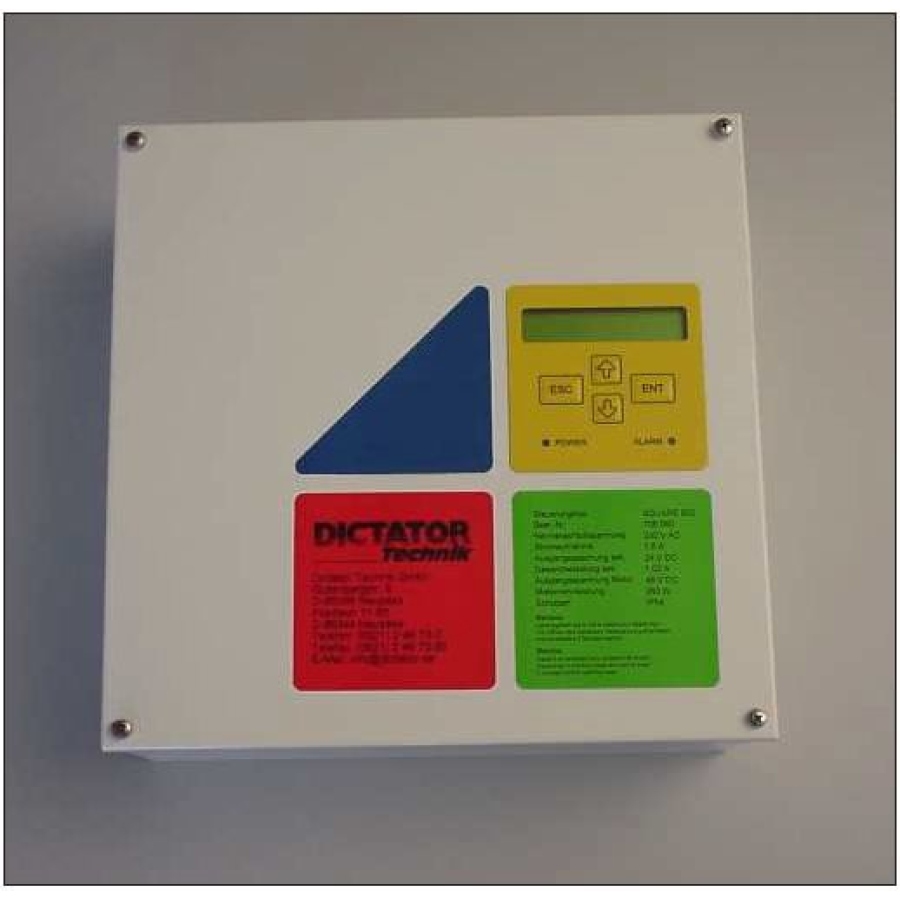

Řídicí jednotka řady SQUARE byla vyvinutá pro pohony vrat DICTAMAT firmy DICTATOR. Tato řada zahrnuje řídicí
jednotky jak pro pohony k normálním dveřím a vratům, tak i pro pohony protipožárních dveří a vrat. Provedení
na střídavý proud (není určeno pro protipožární dveře a vrata) pracuje se zabudovaným frekvenčním měničem,
díky kterému lze velice přesně řídit pohyb vrat. Řídicí jednotky SQUARE lze díky jejich vysoké funkčnosti použít i u jiných pohonů.

Vlastnosti
Jmenovité napájecí napětí 230 VAC, 50 Hz
Příkon max. 1,5 A
Sekundární výstupní napětí 24 VDC
Celkové sekundární zatížení max. 1020 mA
Výstupní napětí motoru 48 VDC
Jmenovitý výkon motoru max. 300 W
Rozměry v x š x h = 335 x 335 x 117 mm
Ochrana krytí IP 54
